Cerințe pentru rezervorul de stocare a apei de incendiu și opțiuni subterane

Cerințe de capacitate pentru protecția împotriva incendiilor Rezervoare de stocare a apei

Cea mai importantă decizie de protecție împotriva incendiilor pentru rezervoarele de stocare a apei este capacitatea. NFPA 22 cere ca rezervorul să furnizeze cererea completă de sprinklere pentru durata cerută de pericolul de ocupare. O clădire de birouri cu pericol ușor poate avea nevoie doar 3.000 până la 5.000 de galoane , în timp ce o facilitate suplimentară de pericol poate necesita 60.000 de galoane sau mai mult . Tabelul de mai jos oferă un punct de plecare bazat pe clasele de pericol comune.

Aceste valori presupun un singur stropitor și nicio admisie simultană a fluxului interior al furtunului. Adăugarea țevilor verticale sau a sistemelor de spumă crește volumul total. Designul final trebuie să țină seama și de cel mai scăzut nivel de apă așteptat la placa anti-vortex, nu de stocarea totală a rezervorului.

NFPA 22: Standarde de bază de proiectare și construcție

NFPA 22, Rezervoare de apă pentru protecția privată împotriva incendiilor , reglementează toate cerințele privind rezervoarele fixe de stocare a apei de incendiu în Statele Unite. Standardul se aplică în mod egal la instalațiile supraterane și subterane și abordează integritatea structurală, conexiunile și protecția împotriva înghețului. Principalele prevederi obligatorii includ:

• Un indicator al nivelului apei care permite o citire clară a cotei de aspirație a pompei.
• O placă anti-vortex la ieșirea de aspirație a pompei de incendiu, dimensionată cel puțin de patru ori diametrul conductei de evacuare , pentru a preveni antrenarea aerului.
• Un aerisire cu ecran sau un preaplin dimensionat pentru a gestiona rata maximă de umplere, ținând în același timp deșeurile și animalele.
• Pentru rezervoare supraterane descoperite, a bord liber de minim 12 inchi peste nivelul maxim al apei proiectat.
• Protecție împotriva înghețului care menține temperatura apei peste 42 de grade F; adâncimea de îngropare pentru rezervoarele subterane trebuie să plaseze fundul rezervorului sub linia de îngheț înregistrată .

Rezervoarele care furnizează sisteme automate de sprinklere trebuie să poată face față cererii fără a se baza pe reaprovizionarea de la o sursă municipală în timpul incendiului. Aceasta înseamnă că volumul de rezervă nu poate fi împărțit cu apa menajeră sau de proces decât dacă este instalată o alarmă de nivel scăzut de apă și rezerva de incendiu este protejată independent.

Rezervoare supraterane vs. rezervoare de stocare a apei subterane pentru protecția împotriva incendiilor

Alegerea dintre rezervoarele de stocare a apei supraterane și subterane pentru protecția împotriva incendiilor se referă la spațiu, climă și securitate. Fiecare configurație are cerințe inginerești distincte.

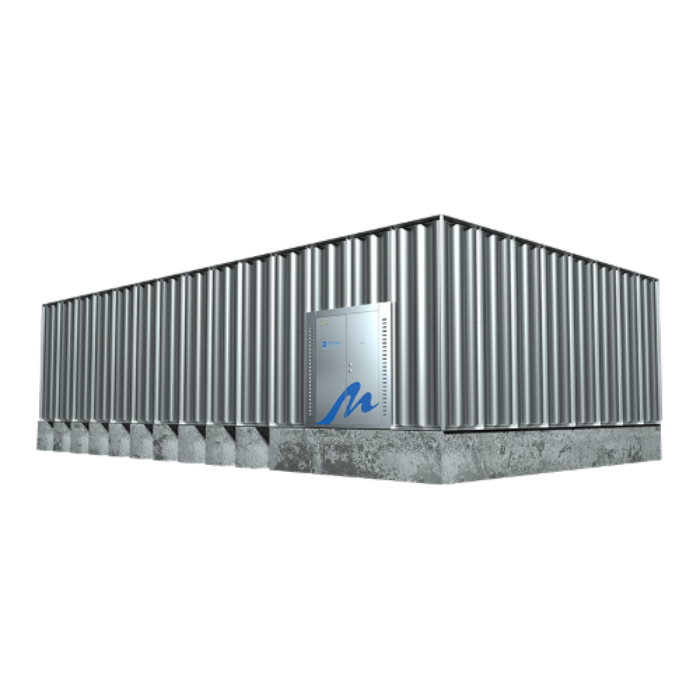

Tancuri supraterane

Rezervoarele din oțel sudate sau cu șuruburi sunt cea mai comună opțiune supraterană. Avantajele includ costuri mai mici de excavare, inspecție vizuală ușoară și acces direct pentru conductele de aspirație ale pompei. Acestea necesită o incintă separată sau un gard de securitate și, în climatele reci, un încălzitor cu imersie sau o buclă de recirculare. Sarcinile de fundare trebuie verificate; un rezervor plin de 30.000 de galoane impune aproximativ 250.000 lb de sarcină moartă plus forțele seismice și vântului.

Tancuri subterane

Rezervoarele de stocare a apei subterane pentru protecția împotriva incendiilor excelează acolo unde vizibilitatea este o problemă sau o pânză de apă mică amenință flotabilitatea deasupra solului. Rezervoarele îngropate din beton, fibră de sticlă și oțel acoperite rezistă în mod natural ciclurilor de îngheț-dezgheț și vandalism. Schimbul este un proiect structural mai complex. Rezervorul trebuie să reziste la încărcături de pământ și de trafic, să fie protejat împotriva coroziunii și să includă coloane de acces etanșe care se extind deasupra nivelului. De obicei, partea superioară a rezervorului este plasată cel puțin 2,5 picioare sub adâncimea maximă de îngheț , și a strat de minim 6 inchi de umplutură granulară compactată trebuie să înconjoare pereții pentru a preveni încărcarea punctuală.

Selectarea materialelor pentru rezervoarele de apă de incendiu

Performanța materialului afectează în mod direct longevitatea și respectarea codului. Niciun material nu este cel mai bun pentru fiecare site.

• Oțel sudat: Rezistență ridicată și aprobat pe scară largă, dar necesită o acoperire internă și, atunci când este îngropat, un sistem de protecție catodică pentru a preveni sâmburele. Grosimile minime ale oțelului sunt stabilite de NFPA 22 în funcție de diametru și înălțime.
• Oțel cu șuruburi: Mai rapid de montat pe șantier și disponibil cu căptușeli din sticlă topită cu oțel pentru rezistență la coroziune pe termen lung. Adesea ales pentru locații îndepărtate unde sudarea nu este practică.
• Beton: Rezervoarele turnate in loc sau prefabricate oferă o masă inerentă care rezistă la flotabilitate și la oscilațiile termice. Au nevoie de o căptușeală impermeabilă și de un tratament atent al articulațiilor pentru a rămâne strânși peste decenii.
• Plastic ranforsat cu fibra de sticla (FRP): Rezistente natural la coroziune și ușoare, rezervoarele FRP se potrivesc chimiei agresive ale solului. Proiectarea structurală trebuie să țină cont de modulul inferior al rezervorului; trebuie respectate adâncimea de îngropare și limitele de încărcare a traficului.

Performanța seismică influențează și alegerea materialului. NFPA 22 face referire la ASCE 7 pentru sarcini seismice, iar sistemele de reținere trebuie să prevină alunecarea sau răsturnarea atât în ​​instalațiile supraterane, cât și în cele subterane.

Elemente esențiale de instalare, testare și întreținere

Chiar și un rezervor dimensionat corect va eșua dacă este plasat pe un sol inadecvat sau nu este testat corespunzător. Pentru rezervoarele de stocare a apei subterane pentru apărarea împotriva incendiilor, baza de excavare trebuie supraexcavată și înlocuită cu o placă de nivelare din piatră compactată. Conexiunile țevilor la rezervor trebuie să includă cuplaje flexibile pentru a se adapta așezării diferențiale.

Testarea hidrostatică

NFPA 22 necesită a Test hidrostatic de 24 de ore la nivelul maxim al apei după instalare. Nivelul apei nu trebuie să scadă și nu trebuie să existe scurgeri vizibile la cusături, fitinguri sau pătrunderi în țevi. Pentru rezervoarele îngropate, testul se efectuează de obicei înainte de finalizarea umplerii, apoi se repetă după decontare pentru a confirma integritatea îmbinării.

Inspecție în curs

NFPA 25 guvernează inspecția, testarea și întreținerea sistemelor de protecție împotriva incendiilor pe bază de apă. Sarcinile critice pentru rezervoarele de stocare includ:

• Inspecție externă anuală pentru coroziune, deteriorarea stratului de acoperire și semnalizare.
• Inspecție interioară la fiecare 5 ani, cu îndepărtarea sedimentelor dacă este necesar, pentru a menține aspirația liberă.
• Verificarea faptului că indicatorul de nivel al apei, sistemul de încălzire și placa anti-vortex rămân funcționale.

Când aceste cerințe privind rezervorul de stocare a apei de incendiu sunt respectate cu precizie, rezervorul servește ca o componentă fiabilă și de lungă durată a sistemului de protecție împotriva incendiilor.
