Rezervoare din oțel inoxidabil: Ghid de fabricație a rezervoarelor mici, sub presiune și apă

Rezervoare mici din oțel inoxidabil: unde dimensiunea compactă se întâlnește cu performanța industrială

Rezervoarele mici din oțel inoxidabil nu sunt pur și simplu versiuni reduse ale navelor industriale mari, ci sunt soluții de izolare proiectate cu precizie, construite pentru a gestiona medii solicitante în medii cu spațiu limitat. Capacitățile tipice variază de la 1 litru la câteva sute de litri, iar caracteristica definitorie este că rezervorul trebuie să ofere în continuare aceeași rezistență la coroziune, curățenie și fiabilitate mecanică ca și omologii săi la scară largă.

Cel mai larg specificat aliaj pentru rezervoare compacte este otel inoxidabil 304 , care oferă o rezistență excelentă la apă, acizi blând și majoritatea compușilor organici la un preț rentabil. Aplicațiile care necesită expunere la cloruri, apă de mare sau agenți de curățare agresivi sunt actualizate la Oțel inoxidabil 316L , în cazul în care adăugarea de molibden închide golul împotriva coroziunii cu sâmburi și fisuri. În aplicațiile farmaceutice și alimentare cu puritate ultra-înaltă, suprafețele interioare electrolustruite cu o rugozitate medie (Ra) sub 0,4 µm sunt standard, eliminând punctele de port microbian fără a se baza pe acoperiri chimice.

Dincolo de calitatea materialului, grosimea peretelui în raport cu volumul rezervorului este o variabilă critică de proiectare pentru rezervoarele mici. Deoarece raportul suprafață-volum crește pe măsură ce diametrul rezervorului scade, rezervoarele mici cu pereți subțiri se confruntă de fapt cu o solicitare proporțional mai mare a cercului sub presiune internă decât rezervoarele mari cu aceeași presiune nominală. Producătorii de renume țin cont de acest lucru prin menținerea grosimilor minime ale peretelui în concordanță cu codurile de proiectare ASME sau PED, chiar și atunci când presiunea de operare a clientului pare scăzută.

Rezervor sub presiune din oțel inoxidabil: standarde de proiectare, evaluări și ceea ce trebuie să verifice cumpărătorii

Un rezervor sub presiune din oțel inoxidabil stochează sau prelucrează fluide - gaze, lichide sau medii în faze mixte - la presiuni peste nivelul atmosferic. Presiunea nominală de lucru, exprimată în bar sau PSI, este specificația cea mai importantă și trebuie verificată în raport cu codul aplicabil al recipientului sub presiune înainte ca orice rezervor să fie pus în funcțiune.

Codurile cheie de proiectare și mărcile de certificare

Cele două coduri dominante care guvernează fabricarea recipientelor sub presiune din oțel inoxidabil sunt:

• ASME BPVC Secțiunea VIII Diviziunea 1 — standardul principal din SUA pentru recipientele sub presiune de până la 3.000 PSI, care necesită inspecție de la terți și ștampila ASME „U” pentru aplicațiile reglementate.
• PED 2014/68/UE — Directiva europeană privind echipamentele sub presiune, care impune evaluarea conformității și marcarea CE pentru recipientele cu un produs PS × V peste pragurile definite.
• GB 150 — Standardul național al recipientelor sub presiune din China, la care se face referire pe scară largă pentru rezervoarele fabricate intern.

Pentru rezervoarele sub presiune mici utilizate în sisteme de laborator, instalații pilot sau montate pe skid, cumpărătorii întâlnesc frecvent rezervoare fără cod - recipiente fabricate conform standardului de proiectare intern al producătorului, mai degrabă decât un cod recunoscut. Acestea sunt acceptabile în multe jurisdicții pentru servicii cu presiune scăzută sau nereglementate, dar necesită o evaluare inginerească oficială înainte de utilizare într-o fabrică certificată sau într-o locație periculoasă.

Evaluarea presiunii vs. Presiunea de proiectare vs. Presiunea de testare

Pe fiecare fișă de date a rezervorului de presiune apar trei numere, iar confuzia lor este o sursă comună de erori de achiziție:

Selectarea unui rezervor sub presiune din oțel inoxidabil evaluat exact la presiunea maximă de funcționare așteptată nu lasă nicio marjă de siguranță pentru vârfurile de presiune, expansiunea termică sau schimbările viitoare ale procesului. O abordare conservatoare specifică un rezervor cu un MAWP cel puțin 25-30% peste presiunea normală de funcționare, care păstrează, de asemenea, timpul de răspuns al supapei și al dispozitivului de descărcare.

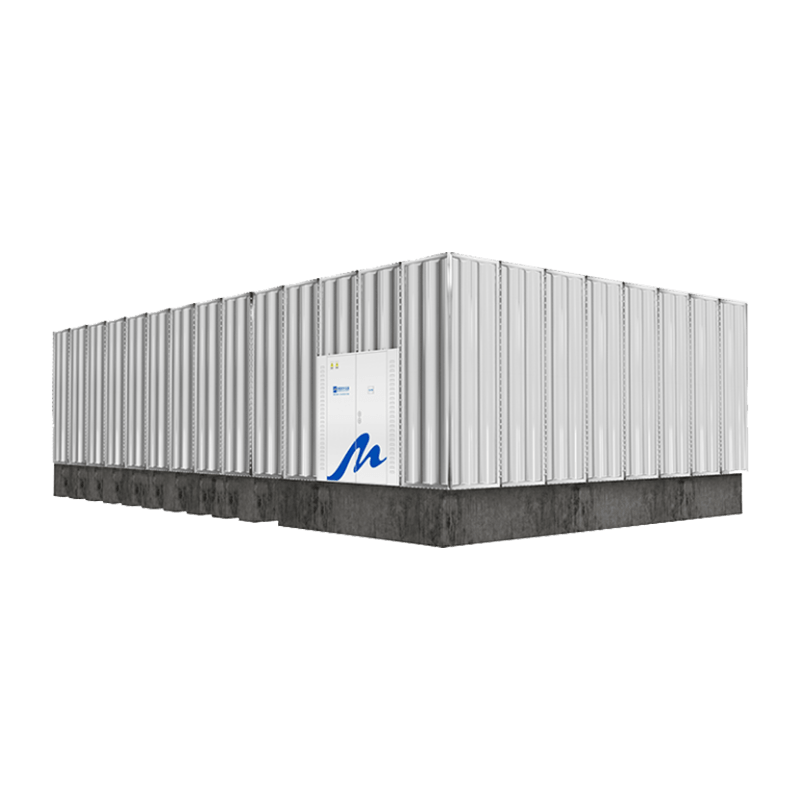

Rezervor de apă din oțel inoxidabil Fabricare: proces, toleranțe și puncte de control al calității

Fabricarea rezervoarelor de apă din oțel inoxidabil acoperă un spectru larg - de la simple vase de stocare la presiune atmosferică pentru apă potabilă până la rezervoare complexe cu manta pentru sistemele de încălzire cu apă caldă și rezervoare tampon pentru apă răcită în aplicații HVAC. Procesul de fabricație, deși este similar în exterior între aplicații, diferă semnificativ în ceea ce privește cerințele de calitate a sudurii, tratarea suprafeței și protocolul de testare, în funcție de condițiile de serviciu.

Secvența de fabricație a miezului

1. Recepția și verificarea materialelor — Certificatele de testare la fabrică (MTC) sunt verificate în funcție de specificația comenzii, confirmând calitatea aliajului, numărul de căldură și proprietățile mecanice.
2. Laminarea plăcilor și formarea cochiliei — Placa inoxidabilă este rulată la diametrul specificat. Toleranța la ovalitate pentru vasele cu presiune nominală este de obicei de ±0,5% din diametrul nominal conform codului ASME.
3. Sudarea — GTAW (TIG) este procesul preferat pentru trecerile de rădăcină și rezervoarele de calitate alimentară/farmaceutică datorită stropirii reduse și purității ridicate a sudurii. GMAW (MIG) este utilizat pentru suduri structurale cu depunere mai mare pe rezervoarele atmosferice. Toți sudorii trebuie să dețină calificări actuale conform codului aplicabil (de exemplu, ASME Secțiunea IX).
4. Tratament post sudare — Cusăturile de sudură ale rezervoarelor inoxidabile sunt pasivate sau decapate pentru a restabili stratul pasiv de oxid de crom perturbat de căldură. Pasivarea acidului citric este din ce în ce mai preferată față de acidul azotic din motive de mediu și de siguranță a manipulării.
5. Instalare duză și fiting — Conexiunile cu flanșe și filetate, căile de vizitare, orificiile de scurgere și conexiunile instrumentelor sunt sudate și inspectate pentru continuitatea sudurii și traseele de scurgere.
6. Testarea presiunii și NDE — Testarea hidrostatică sau pneumatică confirmă integritatea structurală. Metodele de examinare nedistructivă (NDE), cum ar fi radiografia (RT), testarea cu ultrasunete (UT) sau inspecția cu penetrant de colorant (PT) sunt aplicate cordonurilor de sudură conform cerințelor codului.

Apă potabilă și cerințe de fabricație sanitară

Rezervoarele de stocare a apei destinate contactului cu apa potabilă au obligații suplimentare de conformitate dincolo de integritatea structurală. În Statele Unite, rezervoarele trebuie să respecte în mod obișnuit NSF/ANSI 61, care certifică că materialele nu scurg contaminanți în apa potabilă la niveluri peste pragurile de sănătate stabilite. Proiectele europene fac referire la Directiva europeană privind apa potabilă (2020/2184/UE) și standardele EN relevante. Producătorii care deservesc piețele de apă potabilă trebuie să documenteze trasabilitatea completă a materialului și să utilizeze numai elastomeri enumerați NSF pentru garnituri și etanșări.

Finisajul suprafeței interioare joacă, de asemenea, un rol practic în calitatea apei: un finisaj de freza 2B sau BA este în general acceptabil pentru stocarea apei rece în atmosferă, în timp ce sistemele de apă caldă care funcționează peste 60°C beneficiază de un interior șlefuit sau electrolustruit care minimizează aderența calcarului și simplifică inspecția periodică. Pentru rezervoarele din sistemele de recirculare, toate zonele stagnante - picioarele moarte mai lungi de trei diametre ale țevii sunt limita standard - ar trebui eliminate în faza de proiectare pentru a preveni colonizarea bacteriană.

Termeni de livrare, personalizare și ce trebuie specificat la comanda

Modelele standard de rezervoare de apă din oțel inoxidabil cu configurații obișnuite ale duzelor sunt livrate de la producători specialiști în 4-10 săptămâni. Vasele complet personalizate – diametre nestandard, modele cu manta, serpentine de încălzire integrate sau vase marcate cu cod care necesită puncte de reținere de inspecție de la terți – necesită de obicei 10-20 de săptămâni, în funcție de stocul de magazin și de complexitatea pachetului de documentație NDE cerut.

O specificație completă de achiziție pentru un rezervor de apă fabricat din oțel inoxidabil ar trebui să includă:

• Capacitatea de lucru (litri sau galoane) și dimensiunile generale ale plicului sau constrângerile de spațiu
• Interval de temperatură de funcționare și presiune maximă de lucru
• Calitatea inoxidabilului (304, 316L, 316Ti, duplex etc.) și grosimea minimă a peretelui
• Codul de proiectare aplicabil și cerințele de certificare (ASME, PED, NSF/ANSI 61 etc.)
• Programul duzelor: cantitatea, dimensiunea, ratingul și orientarea tuturor conexiunilor
• Cerințe de finisare a suprafeței interioare și externe
• Documentație necesară: MTC-uri, hărți de sudură, rapoarte NDE, înregistrări de încercări hidrostatice

Selectarea rezervorului potrivit din oțel inoxidabil: un cadru de decizie practic

Cu specificațiile rezervorului din oțel inoxidabil, suprainginerirea și subingineria au ambele costuri reale. Supraspecificarea gradului de aliaj sau a finisajului suprafeței pe un rezervor de stocare a apei atmosferice necritice adaugă costuri inutile de fabricație; subspecificarea grosimii peretelui sau omiterea certificării codului pe un recipient sub presiune creează expunere la siguranță și răspundere.

Un cadru de pornire fiabil evaluează patru variabile în succesiune: mediul depozitat și corozivitatea acestuia (determină gradul aliajului); presiunea si temperatura de functionare (determină grosimea peretelui, designul capului și dacă este necesară o ștampilă de cod); mediu de reglementare și utilizare finală (determină certificări cum ar fi conformitatea cu NSF, ASME, PED sau FDA 21 CFR); şi constrângeri de spațiu, greutate și instalare (determină geometria rezervorului și structura suport). Lucrul cu aceste patru dimensiuni înainte de a aborda un producător are ca rezultat o specificație mai strictă, o cotație mai precisă și un proces de aprobare mai rapid.

Pentru aplicațiile care se încadrează la limita dintre produsul standard și fabricarea personalizată - de exemplu, un rezervor de presiune mic din oțel inoxidabil cu o orientare neobișnuită a duzei sau o presiune de lucru nestandard - producătorii cu experiență pot adapta adesea un design calificat existent, mai degrabă decât să pornească de la zero, reducând atât timpul de livrare, cât și amploarea NDE necesară. Cumpărătorii care furnizează o fișă de date de proces detaliată în etapa de interogare obțin în mod constant o operațiune mai rapidă și mai puține comenzi de modificare după comandă decât cei care se bazează pe descrieri verbale sau desene generice.
